LIFT-O-MAT自由式气弹簧
产品类型: 自由式气弹簧
品牌: STABILUS斯泰必鲁斯
产地: 德国/中国
产品详情



LIFT-O-MAT自由式气弹簧

自由式气弹簧能提供稳固、舒适、平缓的顶升、支撑、缓冲和定位。

通过准确设定的弹力,以及按照不同应用工况要求而设计的阻尼特性,LIFT-O-MAT自由式气弹簧能提供最佳的重量、运动缓冲效果,坚固的支撑,使得客户可以舒适安全的开启和关闭门/盖。

气弹簧工作原理

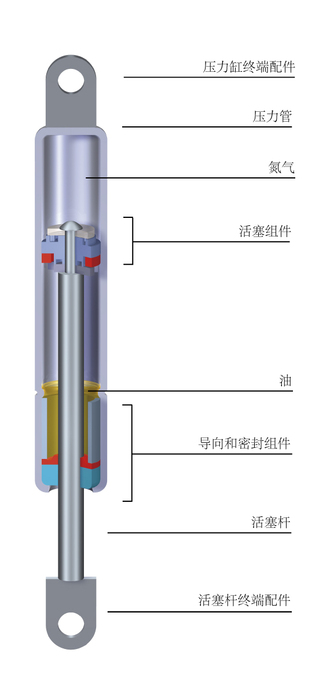

气弹簧是一种气-液组合的运动调节元件,由气缸、带活塞的活塞杆、密封和导向件、连接件组成。

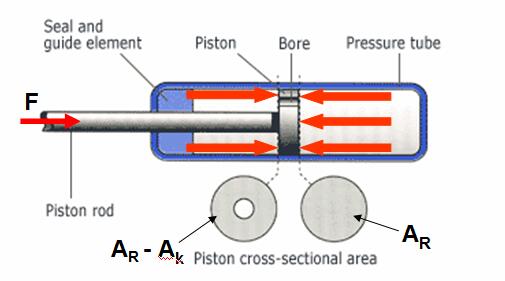

气弹簧内充高压氮气,活塞内有通孔使得两侧气体压强相等,活塞连接活塞杆的一侧的截面积比另一侧小,气体在活塞两侧的压力差F即是气弹簧弹力。

F=p*A

p: 氮气压强   A: 活塞杆截面积

LIFT-O-MAT气弹簧类型

LIFT-O-MAT油阻尼气弹簧


LIFT-O-MAT油阻尼气弹簧内部充有适量的液压油,在活塞杆向下安装时,气弹簧向外弹伸过程中,活塞从氮气进入液压油中,由于液压油的阻尼远大于气体,弹伸速度明显降低。

油阻尼的效果取决于

- 液压油的黏稠度
- 活塞中通道的长度和直径

油阻尼气弹簧特点

- 结构简单可靠
- 高性价比
- LIFT-O-MAT标准目录产品均带弹伸方向阻尼
- 可提供压缩方向和拉伸方向油阻尼
- 各种接头可选
- 免维护

LIFT-O-MAT动态阻尼气弹簧

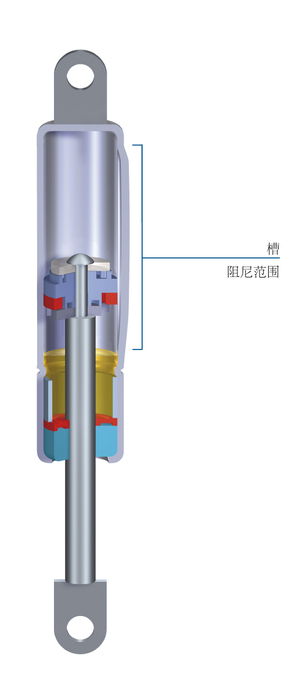

利用在气缸内壁上加工出的特殊纵向沟槽,令活塞两侧的腔体气体互通,调节沟槽的长度和深度即可得到不同的弹伸速度和阻尼特性。阻尼特性不受安装方向限制。

LIFT-O-MAT动态阻尼气弹簧特点

- 不受安装方向限制
- 速度可按需定制
- 阻尼特性可按需定制
- 可实现中间位置阻尼特性

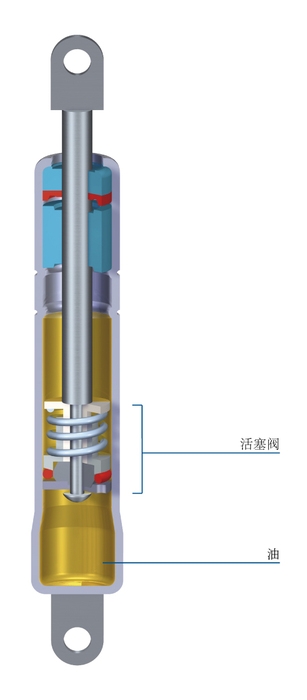

HYDRO-LIFT任意停气弹簧


HYDRO-LIFT任意停气弹簧的活塞内装有一个弹簧阀,在弹簧阀被外力顶开之前,气弹簧处于锁止状态。锁止位置可以是行程范围内的任意位置。通过调整气缸内填充的液压油量,可以分别实现任意位置弹性锁止或刚性锁止。

HYDRO-LIFT任意停气弹簧特点

- 无需外部释放机构即可实现任意位置定位
- 特别适用于在限定负载范围内有较大的载荷变动

INTER-STOP中间停气弹簧

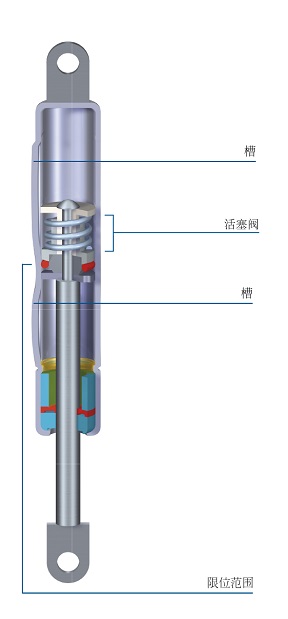

INTER-STOP中间停气弹簧是一种动态阻尼气弹簧,具有HYDRO-LIFT在拉伸方向的额外支撑力,通常有两段或多段不同深度和长度的沟槽,能够让门/盖板定位在不同的角度或位置。

在第一段沟槽区域内,气弹簧自由弹伸,然后平缓地停在设定的位置。

在第二段沟槽区域内带定位功能,气弹簧可以停在任意位置,并稳固支撑负载,施加一定的外力可将气弹簧推/拉至新的位置并被定位。

INTER-STOP中间停气弹簧在压缩行程的功能与普通的LIFT-O-MAT相同。

INTER-STOP中间停气弹簧特点

- 开启功能可以按需定义
- 可在任意位置保持稳固开启状态
- 易安装
- 免维护

LIFT-O-MAT PTL外部锁扣气弹簧

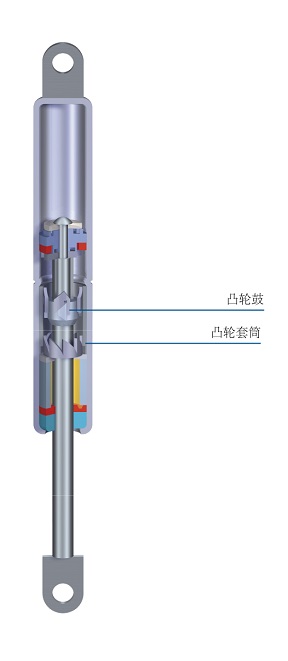

LIFT-O-MAT PTL是一种在压缩状态下被锁定的气弹簧,带自锁功能(圆珠笔锁扣),在现代创新型设计和功能性家具中广泛应用。


气弹簧被压缩至特定位置即被锁扣锁定,轻轻下压就能解锁,气弹簧随后自行伸展。

LIFT-O-MAT PTL外部锁止气弹簧特点

- 压缩位置锁定
- 无需额外的固定部件即可实现末端锁止
- 类似圆珠笔锁扣,轻压即可解锁
- 方便易用,操作舒适

- 免维护

典型应用

- 可升降吧台

- 沙发或躺椅头板升降

- 会议桌显示器或接线板升降

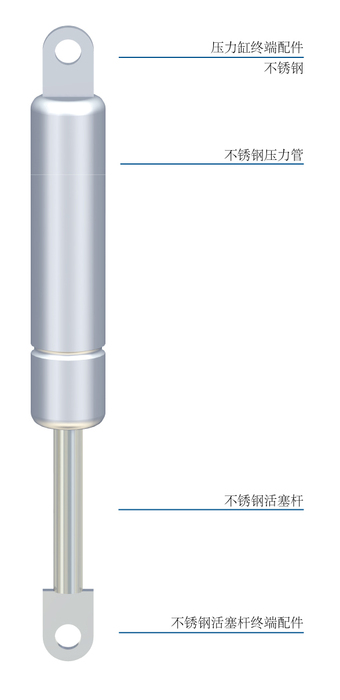

LIFT-O-MAT INOX不锈钢气弹簧


LIFT-O-MAT INOX不锈钢气弹簧适用于有防腐蚀性要求的应用,能在酸、碱环境或极端环境(如腐蚀性海水或工业气体)下工作,具有高度防腐蚀性能。

LIFT-O-MAT INOX不锈钢气弹簧既具备STABILUS气弹簧的紧凑设计和功能,有得益于优质不锈钢材料的特性,符合DIN EN 100 88-1标准的V4A不锈钢,具有优异的防腐蚀性能,特别适用于造船和化工行业。

LIFT-O-MAT INOX不锈钢气弹簧所有部件均不含铁,不会干扰磁场,采用可生物降解且不会污染水的环保型油,特别适用于医疗或防护设备上。

LIFT-O-MAT INOX不锈钢气弹簧特点

- 防腐蚀

- 无磁

- 环保油

- 结构紧凑

- 免维护

带外部安全锁止管的LIFT-O-MAT

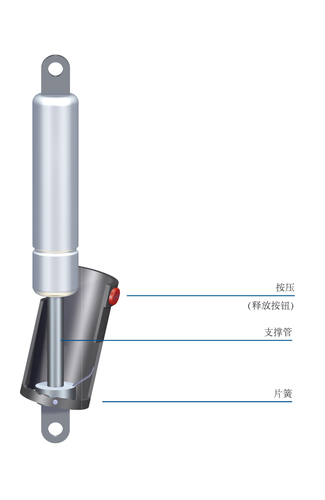

LIFT-O-MAT带安全锁止套管气弹簧适用于需要提供加强的安全防护的应用。

安全锁止套管在气弹簧完全伸展后即可锁定,并能提供牢固的支撑力,关闭时,需先向上伸展气弹簧,然后下压释放按钮,,安全锁止套管与气弹簧气缸平行后即可压缩气弹簧。

LIFT-O-MAT带安全锁止套管气弹簧特点

- 仅用安全锁止套管即可锁定和解锁

- 防止意外关门造成伤害,提高安全性

- 无需其他调整部件

- 免维护

- 多种接头可选配

LIFT-O-MAT带内部锁扣

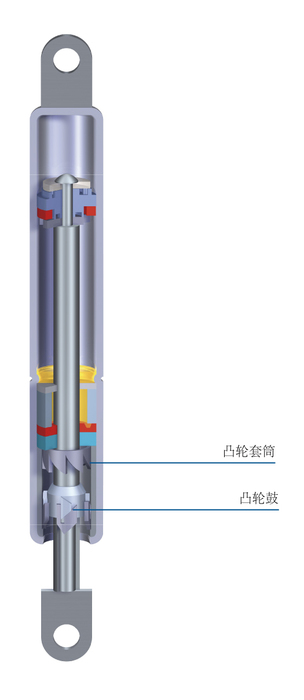

LIFT-O-MAT带内部锁扣气弹簧的锁定原理和圆珠笔锁扣类似,向内轻推气弹簧上锁,向外轻拉气弹簧解锁。

LIFT-O-MAT带内部锁扣气弹簧特点

- 仅用安全锁止套管即可锁定和解锁

- 防止意外关门造成伤害,提高安全性

- 无需其他调整部件

- 免维护

- 单手可操作解锁气弹簧或调整位置(内部锁扣)

- 多种接头可选配

接头

镀锌钢支架

支架能确保在最多样化的各种工业应用中实现安全的安装。与标准接头完全匹配,并且根据高负荷和耐腐蚀规格特别设计而成。每个型号都有一个加长的固定孔,以便安装时调整校正位置。


金属球头座(带/不带钢制球头螺栓)

金属球头质量坚固,强度高,特别适用于大负载的各种应用。易安装,球头可以补偿工件间的装配角度偏差。


塑料球头座(带/不带钢制球头螺栓)


塑料球头座相对于金属球头座价格便宜。十分易于安装,而且和金属球头一样,可以补偿工件间装配角度偏差。塑料产品特别适用于轻负荷的各种应用。


金属孔眼


金属孔眼接头强度高,有不同长度、厚度、孔径的型号可选择。


不锈钢孔眼


不锈钢孔眼接头和金属孔眼接头有着同样的功能,耐腐蚀,应用于酸碱环境或条件苛刻的环境,例如海水或工业气体环境中


金属叉


如果应用要求气弹簧接头承受极高的力或重量,金属叉头将会是最安全的选择。连接强度高,加上金属销的支撑,可以安全地移动重载荷。


球形接头


使用特殊的球形接头,在汽车上安装气弹簧更加容易。只需要一个冲孔即可装配;不再需要焊接的球头支架。


其他选择

STABILUS的产品系列中还有各种其他特殊型号接头。如果您需要任何信息或资料,请联系STABILUS工业领域代理商上海潜合机电设备有限公司销售,电话021-54133099。
